Misuratore energetico a barra DIN

Che cos'è?

È un dispositivo pensato per il montaggio a barra DIN, in grado di misurare il consumo energetico generale di un'abitazione o di una singola linea elettrica.

Che cosa fa esattamente?

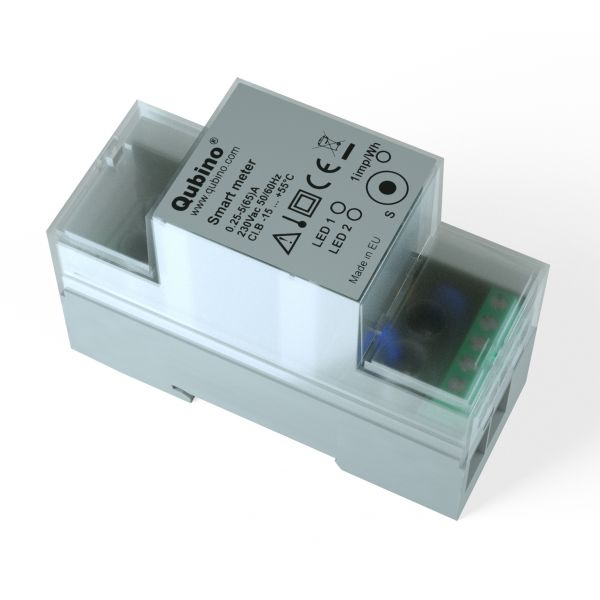

Il Misuratore energetico a barra DIN di Qubino (Goap) è l'unico misuratore energetico Z-Wave progettato nativamente per il montaggio a barra DIN. A differenza degli altri misuratori Z-Wave, non si avvale di pinze amperometriche, ma contabilizza direttamente la corrente (fino a una potenza massima di 65A) che transita nel suo circuito. Restituisce alla centrale i seguenti valori: voltaggio [V'>, amperaggio [A'>, potenza istantanea [W'>, potenza reattiva [kvar'>, fattore di potenza [PF'>, potenza accumulata [kWh'>, potenza apparente accumulata [kVAh'> e unità di potenza reattiva accumulata [kvarh'> (NOTA: a seconda del modello e del firmware della centrale, alcuni di questi dati potrebbero non essere visualizzati). Inoltre il Misuratore energetico a barra DIN di Qubino (Goap) è in grado di controllare due diversi tipi di contattori di potenza esterni opzionali (modelli IKA232-20/230V e BICOM432-40-WM1), per poter anche accendere/spegnere il carico elettrico, oltre che misurarlo.

Come si installa?

Il tuo elettricista di fiducia dovrà seguire lo schema di collegamento riportato sul foglio di istruzioni per il cablaggio elettrico e il montaggio a barra DIN, avendo l'accortezza di mantenere il filo di antenna quanto più possibile in verticale e non modificarlo in alcun modo. Una volta verificata la correttezza del collegamento elettrico, potrai associare il dispositivo alla centrale con il pulsante di servizio presente sul frontale del componente. Il Misuratore energetico a barra DIN è adesso pronto per essere controllato da remoto e inserito nei tuoi scenari di automazione.Le istruzioni specifiche per la tua centrale le troverai nel manuale in italiano che iDomotica ti metterà a disposizione dopo l'acquisto, nella tua area riservata del sito.

Ha qualche funzionalità o caratteristica che lo differenzia dagli altri misuratori Z-Wave in commercio?

Sì: il Misuratore energetico a barra DIN di Qubino (Goap) è l'unico espressamente concepito per essere montato a barra DIN: in questo modo il montaggio in un quadro elettrico risulterà molto più ordinato ed efficiente rispetto all'utilizzo di un misuratore con pinza amperometrica. La contropartita è che, nel caso (remoto) di un guasto del componente, il flusso della corrente risulterà interrotto, inconveniente assente con le pinze amperometriche.

Che cos'altro mi serve per farlo funzionare?

Per leggere i valori rilevati dal Misuratore energetico a barra DIN da remoto e includerli nei tuoi [SCENE'>scenari[/SCENE'>, ti serve una centrale di controllo.

Caratteristiche

• Tecnologia wireless: Z-Wave Plus
• Contenuto della confezione: 1x Qubino Smart Meter

Terminali principali (LI,NI,Lo,No)

• Capacità dei contatti: 1.5...16(25)mm2
• Tipo vite connettori: M5
• Coppia massima: 3.5 Nm

Terminali opzionali (1,2,4,5)

• Capacità dei contatti: 0.05 … 1 (2.5) mm2
• Viti dei connettori: M3
• Coppia massima: 0.6 Nm

Caratteristiche ingresso misuratore

• Tipo (collegamento): singola fase (1b)
• Corrente di riferimento (Iref): 5 A
• Corrente massima (Imax): 65 A
• Corrente minima (Imin): 0.25 A
• Corrente di avvio: 20 mA
• Voltaggio (Un): 230 V (±20%)
• Consumo energetico a Un: < 2 W
• Frequenza nominale (fn): 50 e 60 Hz

Questo dispositivo può aiutarmi a tenere sotto controllo i consumi?

Sì, Misuratore energetico a barra DIN di Qubino (Goap) ha un misuratore energetico integrato, per cui sulla tua centrale avrai in tempo reale la lettura dell'assorbimento elettrico del carico collegato e, a seconda del modello di centrale, sarai in grado di vedere i grafici immediati e lo storico dei consumi.

Con quali centrali è compatibile?

Per le informazioni dettagliate sulla compatibilità di questo dispositivo con le varie centrali, fai riferimento alla linguetta Compatibilità.

Che tecnologia di comunicazione utilizza?

Misuratore energetico a barra DIN utilizza Z-Wave Gen 5, che rispetto alla precedente Gen 3 offre un miglioramento del 50% nella durata delle batterie, un incremento del raggio di trasmissione del 67%, il 250% di banda di comunicazione in più, tre canali F per una maggiore immunità ai disturbi radio, nuove funzioni di inclusione Plug-and-Play network-wide, un'auto-riparazione migliorata e una maggiore tolleranza ai problemi di trasmissione (con la funzione Explorer Frame). È stato inoltre implementato un metodo standardizzato per l'aggiornamento del firmware Over-The-Air (OTA).
