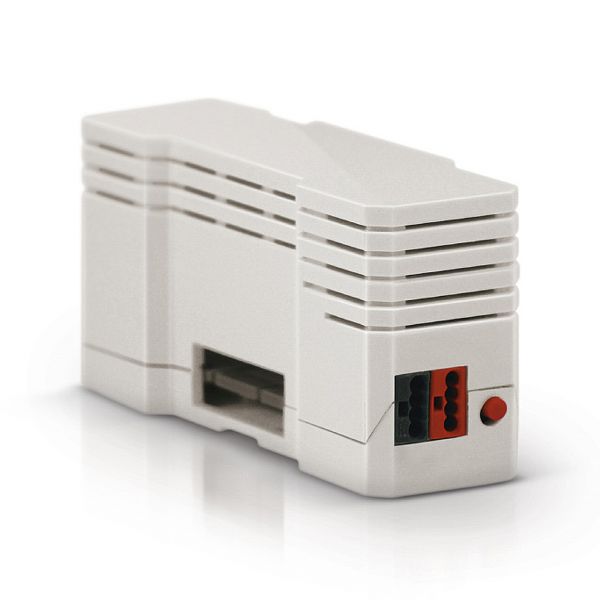

Modulo di espansione KNX per Zipabox
- Modulo di espansione per Zipabox
- Integra dispositivi KNX con Zipabox
- Combina dispositivi con protocolli differenti in regole e scenari unificati
- Porta disponibile per moduli addizionali
Che cos'è?
È un accessorio per la centrale di Zipato.
Che cosa fa esattamente?
È un'espansione per la centrale Zipabox, che aggiunge il supporto ai dispositivi del protocollo KNX. Una volta installata, potrai utilizzare i dispositivi presenti su un bus KNX esistente e farli funzionare parallelamente a tutti gli altri, e interagire nei tuoi scenari. Come tutti gli altri moduli, il Modulo di espansione KNX per Zipabox dispone a sua volta di una porta di espansione, per permetterti di collegare ulteriori espansioni a catena.
Come si installa?
Per l'installazione fisica è sufficiente collegare il Modulo di espansione KNX per Zipabox a uno degli slot di espansione laterali di Zipabox e quindi il connettore del bus KNX. Tutto il resto della configurazione — riservata agli utenti esperti — sarà da portare a termine tramite il software ETS (Engineering Tool Software) su un PC Windows.Le istruzioni specifiche per la tua centrale le troverai nel manuale in italiano che iDomotica ti metterà a disposizione dopo l'acquisto, nella tua area riservata del sito.
Che cos'altro mi serve per usarlo?
Ti serve la centrale di Zipato, un bus KNX correttamente cablato e almeno un dispositivo di questo protocollo.
Con quali centrali è compatibile?
Questo modulo di espansione è compatibile solo con di Zipato.
Sicurezza elettrica
- Classe di protezione (EN 60529): IP 20
- Voltaggio ultrabasso SELV DC 30 V
- Isolamento galvanico: 2.5kV DC
Condizioni EMC
- Conforme alle norme EN 50090-2-2 e EN 50491-5-2 CE
- Conforme a EMC (edifici residenziali e funzionali) e alla Direttiva Basso Voltaggio
Condizioni ambientali
- Temperatura operativa: da -5° a 45°C
- Temperatura di stoccaggio: da -25° a 70°C
- Umidità relativa (senza condensazione): dal 5% al 93%
Caratteristiche meccaniche
- Chassis: plastica
- Dispositivo montabile a barra DIN, larghezza: 18 mm
- Peso: 45 g
- Indicatore LED (verde) di alimentazione e KNX
Caratteristiche elettriche
- Alimentato dalbus KNX
- Consumo di corrente: circa 10 mA
Connettori
- Per KNX: connettore KNX
- Per Zipabox: connettore per lo slot 2 di Zipabox
Protocollo
- UART (19.2 kbit / s, 8 bit di dati, senza parità, 1 bit di stop)
- Dimensione del pacchetto: FT1.2 (IEC 870-5-1 e 870-5-2)
- Telegrammi del protocollo EMI2
- Punti dati del protocollo: BAOS Binary V1
- Fino a 250 oggetti e 250 impostazioni di gruppo
